ضيافة
NUS PLUS
NUS PLUS · ضيافة
NUS PLUS من عائلات ضيافة في كتالوج BoxTech. يُراجع مركز المقعد وعمق الطي على المخطط قبل اعتماد العدد. الصورة للتعرّف على الشكل، لا لتثبيت لون الموقع.
أدخل هذا الطراز في المذكرة| العائلة | ضيافة |
|---|---|
| مركز تخطيطي | 600 مم |
المواصفات الفنية
المواصفات الفنية للمقعد — NUS PLUS
بيانات هندسية دقيقة للتصميم والتخطيط والتوريد. القيم المنشورة فقط؛ الحقول غير المتوفرة تُترك فارغة.
55 – 57 سمالمسافة بين مراكز المقاعد
52.5 سمالعمق الكلي
95 سمالارتفاع الكلي
19.7 كغالوزن

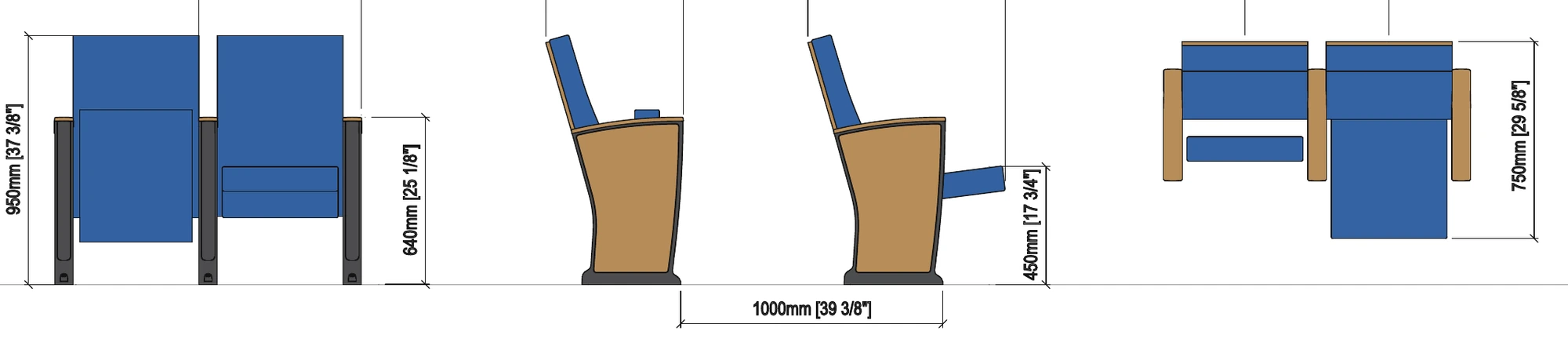

المخطط الهندسي
المخطط الهندسي الأصلي بالأبعاد – اضغط للتكبير
الأبعاد
| المسافة بين مراكز المقاعد | 55 – 57 سم |
|---|---|
| العمق الكلي | 52.5 سم |
| الارتفاع الكلي | 95 سم |
| الوزن | 19.7 كغ |
| الحجم عند الشحن | 0.15 m³ |
الخامات والهيكل
| الظهر | رغوة بولي يوريثان مصبوبة على البارد تغلّف إطاراً من البولي بروبيلين المحقون بالكامل، ثم تُنجَّد بغطاء قماشي، ويحمي الكل تشطيب رقائقي ثلاثي الأبعاد أو خشب. كثافة البولي يوريثان 55 كغ/م³. |
|---|---|
| المقعد | رغوة بولي يوريثان مصبوبة على البارد تغلّف إطاراً من البولي بروبيلين المحقون بالكامل، ثم تُنجَّد بغطاء قماشي. يُطوى المقعد تلقائياً بنابض مزدوج صامت لا يحتاج إلى صيانة. كثافة البولي يوريثان 65 كغ/م³. |
| الجوانب | بولي بروبيلين محقون محبَّب، بسماكة 70 مم. جوانب نهاية الصف بتشطيب رقائقي ثلاثي الأبعاد. اختيارياً منجّدة بالكامل أو خشب. نظام تثبيت مخفي بالأرضية. |
| مسند الذراع | بولي بروبيلين محقون محبَّب بشكل مستطيل، واختيارياً بتشطيب رقائقي ثلاثي الأبعاد أو خشب. |
| كثافة الإسفنج | المقعد: 65 كغ/م³ · الظهر: 55 كغ/م³ |
التثبيت
- التكيّف مع ميل الأرضية
- تثبيت بالأرضية
الخيارات والإضافات
- شعار مطرّز
- مقعد متحرك
- ترقيم المقاعد
- ترقيم الصفوف
- لوح كتابة
- ظهر أكثر استقامة
أداة تصميم
النموذج الهندسي التفاعلي
مساقط بخطوط أبعاد من مواصفات هذا المقعد، وحاسبة تخطيط القاعة مع مسقط أفقي ومقطع جانبي لخط الرؤية.
مخطط توضيحي – غير مقيس بالرسم
حاسبة تخطيط القاعة
مقاعد بالصف٣٢
عدد الصفوف٢٢
السعة الإجمالية٧٠٤ مقعد
إجمالي ارتفاع المدرج٥٬٩٣٠ مم
أقصى ارتفاع درجة٣٤٠ مم
زاوية الميل17.4°
النتائج تقديرية للتخطيط الأولي، ويجب اعتمادها وفق كود السلامة والحريق المحلي ومخارج الطوارئ.
